设备简介
气箱式脉冲袋式除尘器

气箱式脉冲袋式除尘器是集分室反吹和喷吹脉冲等收尘器的优点,克服了分室反吹时动能强度不够和喷吹脉冲清灰过滤同时进行的缺点,因而增强了使用适应性,提高了收尘效率,延长了滤袋使用寿命,不仅可作为破碎机,烘干机,煤磨,生料磨,水泥磨,包装机及各库顶部的收尘设备,而且可直接作为高出口浓度的立式磨(500g/Nm3),O-Sepa 选粉机(1000g/Nm3)的工艺收尘。 与国内同类产品相比,它采用了双膜片结构,具有控制灵敏,效率高,寿命长等特点,目前这种形式的袋收尘器已被广泛选用,尤其在水泥行业得到了迅速的推广。

  • 应用范围
    可作为破碎机 烘干机 煤磨 生料磨 水泥磨的收尘设备
  • 咨询电话
    15039060200
技术参数
型号PPCS 32-3PPCS32-4PPCS32-5PPCS32-6PPCS64-4PPCS64-5PPCS64-6PPCS64-7PPCS64-8
处理风量 (m3 /h)560069008930111601339017800223002670031200
过滤风速(m/min)<1.0(根据不同的扬尘点选取不同的过滤风速)
总过滤面积(m 2 )93124155186248310372434496
净过滤面积(m 2 )6293124155186248310372434
除尘器室数(个)345645678
滤袋总数(个)96128160192126320384448512
除尘器阻力(Pa)1470-1770
进口气含尘浓度(g/Nm 3 )<200<1000
出口气含尘浓度(g/Nm 3 )<0.1
除尘器承受负压(Pa)5000
清灰压缩空气压力(Pa)(5-7)×10 5
耗气
(Nm 3 /min)
0.270.370.460.551.21.51.82.12.4
电磁脉冲阀数量(个)345645678
规格(英寸)1 1/22 1/2
提升阀带汽缸数量(个)345645678
规格(mm)提升阀直径 Φ460 汽缸直径 Φ100提升阀直径 Φ560 汽缸直径 Φ100
刚性叶轮给料机下料口 Φ300mm、高度 100、转速 30.31r/min 减速电机功率 1.1KW 产量 24m3/h
螺旋输送机规格直径为 Φ300 产量 300m3/h
减速机型号 XWD2.2-5-1/43 功率 2.2KW
空气输送斜槽进风口烟尘浓度大于 700g/m3, 排灰系统应选用较大规格的螺旋输送机和空气斜槽
清灰控制器输入和输出电压均为 220V,控制器由制作商配套供应,详细请见说明书
滤袋规格及材料Φ130×2450;涤纶针刺毡 450g/ ㎡ , 使用温度 120 0 C
保温层面积 m226.5344148.57094118142166
外形尺寸(mm)1962×1630
×6525
2622×11630
×7209
3282×1630
×7675
3942×1630
×8250
4877×2388
×7190
6096×2388
×7190
7316×2388
×7190
8534×2388
×7190
9754×2388
×7190
设备重量(不含保温层)290039004900590074008800102001160013000

注:1、表中的净过滤面积是一个室清灰时的过滤面积。
2、表中的耗气量是指工厂集中供气的情况,如设置单独的空压机时,表中耗气量乘 1.3。
3、表中处理风量是毛过滤风速为 1.2m/min 时计算得出的,仅供用户参考。


产品细节

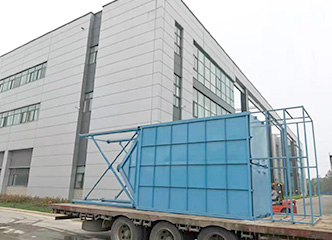

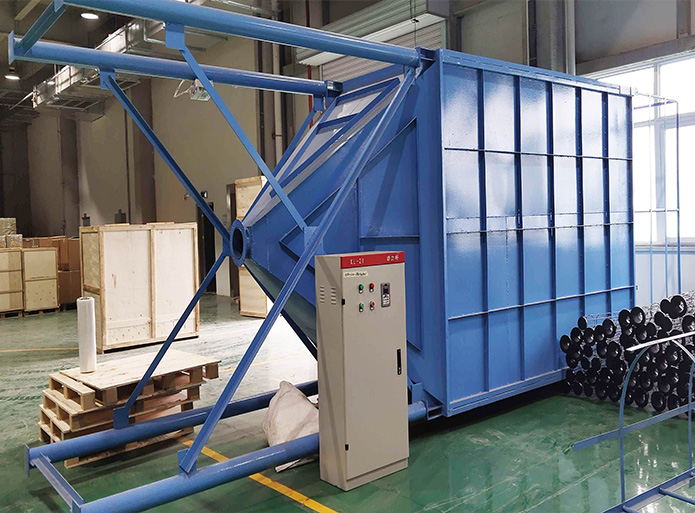

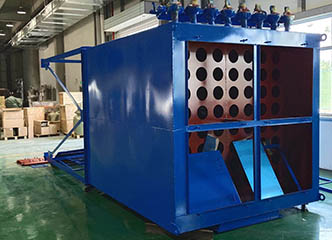

  • 产品展示

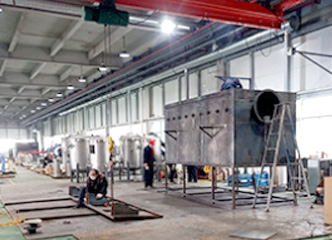

  • 生产现场

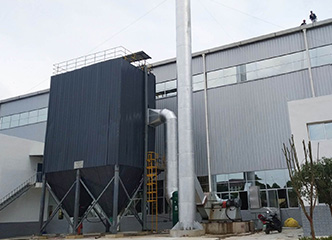

案例现场
